一、工作原理:
??物料由進料口送入干燥機,工作介質在本體外殼和空心軸之間流動,通過C型夾套、空心軸和軸上焊接的空心盤片傳遞熱量,物料被間接加熱干化,產生的水蒸氣聚集在干燥機的穹頂,由載氣帶出干燥機??招谋P片與軸基本垂直,通過盤片上的推進/攪拌器的作用,對物料進行攪拌、推進,不斷更新干燥面,從而實現干燥的目的。用蒸汽間接加熱,通過攪拌物料使水分更快蒸發,進行干燥。
二、特點:
??1.采用蒸汽傳熱介質,既可用于半個化工工藝也可用于全干化工藝,系統簡單,輔助設備少。
??2.設置空氣補給口使尾氣排放更加順暢,尾氣處理系統負荷少。
??3.可靠性高,持續運行性好,可晝夜運轉,適用于長時間大處理量的物料干燥。
??4.蒸汽與物料不接觸,尾氣中不溶性氣體量少,可以入爐焚燒,二次污染少。
??5.運行時氧含量,溫度和粉塵濃度低,系統安全性好。
??6.干燥機通過外殼壁、中空軸及每個豎立圓盤的左右兩面進行傳熱,傳熱面積大,結構緊湊,外形尺寸小。
??7.干燥機內部物料為濕物料,為防止物料粘結在轉盤上,在外殼內壁有固定的較長刮刀,伸到圓盤之間的空隙,起到攪拌物料,清潔盤面的作用。物料經破碎和攪動后,成均勻顆粒狀,有利于進一步處置。
??8.采用低溫?zé)嵩矗ā?80℃)加熱,圓盤上的物料在停車時不會過熱,再次啟動不受影響。
??9.物料處理負荷大,即使進料不均勻也能保證平穩運行,內部運行阻力小,設備能耗低

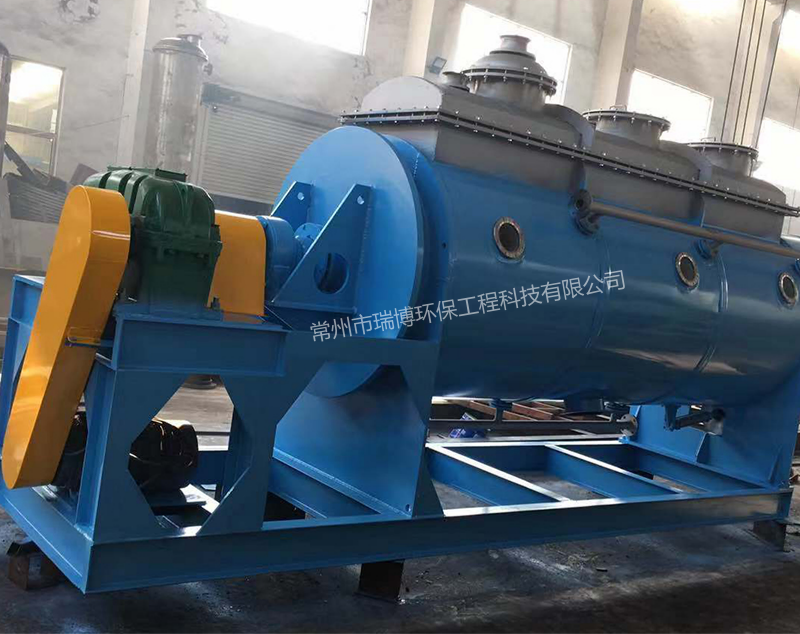

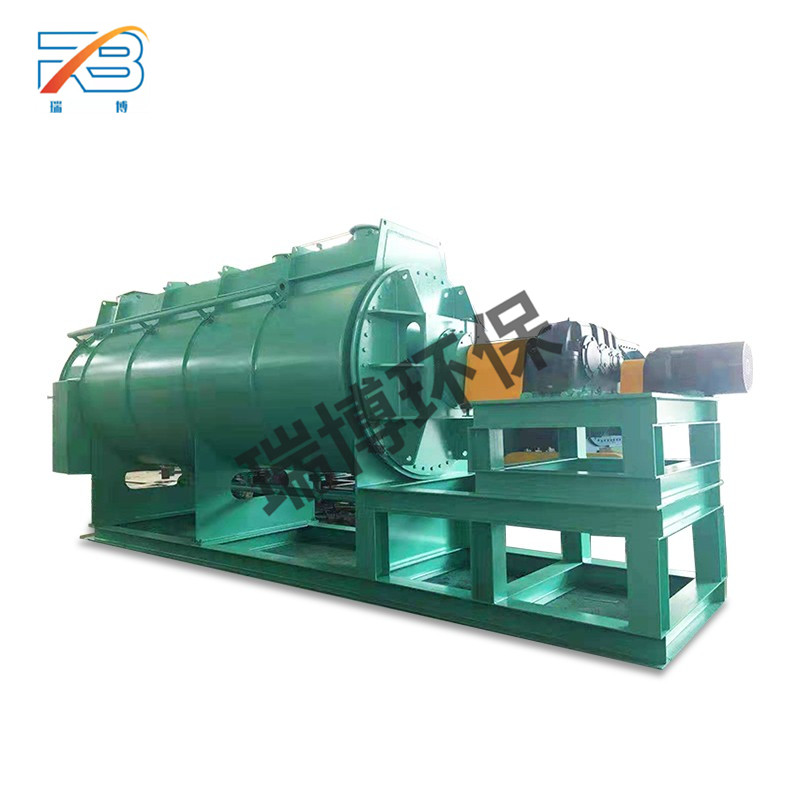

定子
??干燥機的定子形狀似為筒形,頂部設有穹頂,為載氣和水蒸氣提供容積空間,并設有尾氣出口和檢修窗口,方便設備維護檢修。定子端板采用法蘭安裝,便于檢修,同時端板也用于固定轉子的軸承。
轉子
??整臺干燥機的承載部分,由一根中空軸和一組中空的圓盤組成。為提高圓盤的堅固性,空心內腔按環形布置的幾組支撐桿。在圓盤的外邊嫌裝有推進/攪拌器,同時起到推進和攪拌物料的作用。
驅動裝置
??由嵌入式減速箱,耦合器和電機等組成,用于驅動轉正緩慢旋轉。
適用范圍
??污泥(市政、化工、造紙、石油等)、食品殘?jiān)?、藥渣、酒渣、肥料、樹脂等?/p>
